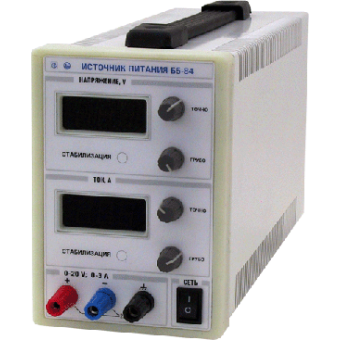

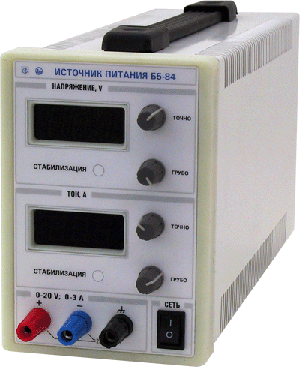

Источник питания Б5-84, Б5-84/1

Печать

Описание

Б5-84 (20 В, 3 А); Б5-84/1 (100 В, 1 А)
Погрешность измерения напряжения Б5-84 (± 0,3 В) Б5-84/1 (± 3,0 В)
Погрешность измерения тока Б5-84 (± 0,06 А) Б5-84/1 (± 0,05 А)
Нестабильность напряжения при изменении тока нагрузки 0,03%
Нестабильность тока при изменении напряжения на нагрузке 0,2%
Пульсации напряжения 1,0 мВ
Пульсации тока ± 0,1 %
Потребляемая мощность Б5-84 (160 ВА) Б5-84/1 (280 ВА)
Последовательное и параллельное соединение
Два 3-разрядных индикатора (напряжение, ток)
Регулировки грубо, плавно
Габариты 115х185х360 мм
Масса Б5-84 (4 кг) Б5-84/1 (5,5 кг)
Питание ~230 В

Документы

Описание типа

Размер 1,51 МБ

Источники питания предназначены для воспроизведения напряжения постоянного тока или силы постоянного тока, измерения величины выходного напряжения постоянного тока и выходного постоянного тока, питания устройств стабилизированным напряжением постоянного тока или постоянным током.
Источники питания могут быть применены при наладке, контроле, ремонте приборов и систем различного назначения.

Характеристики

Погрешность индикации выходного напряжения	±0,3 В
Погрешность индикации выходного тока	±0,06 А
Нестабильность выходного напряжения от изменения напряжения питающей сети	0,02%
Нестабильность выходного тока от изменения напряжения питающей сети	0,05%
Нестабильность выходного напряжения при изменении тока нагрузки	0,03 %
Нестабильность выходного тока при изменении напряжения на нагрузке	1,0 %
Пульсации выходного напряжения	0,5 мВ
