Калибратор универсальный Н4-401

new

Печать

Описание

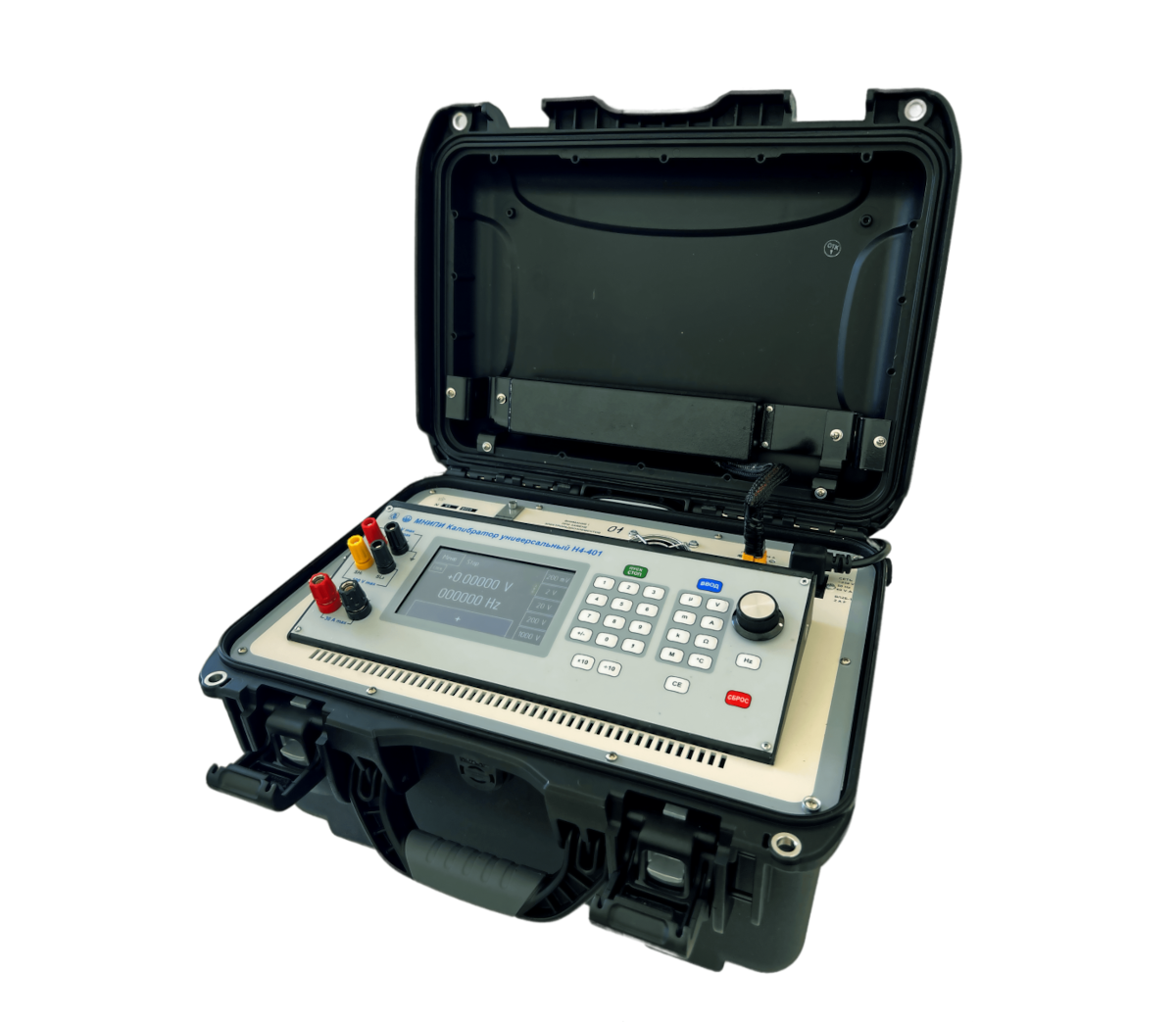

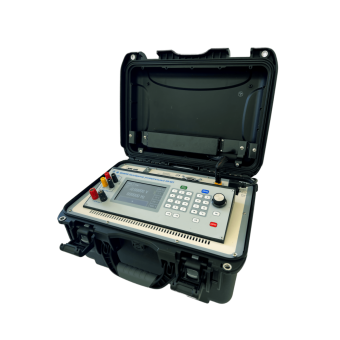

В 2024 году ОАО «МНИПИ» начало серийное производство переносного универсального калибратора Н4-401. Новый прибор дополнен функциями воспроизведения электрического сопротивления, емкости, частоты электрических сигналов, значений физических величин стандартных измерительных преобразователей температуры.

Основными достоинствами калибратора являются:

воспроизведение наиболее «популярных» электрических величин в широком диапазоне;
возможность использования для поверки (калибровки) большого числа электроизмерительных приборов;
не требует для своего применения создания специальных условий, т.е. обеспечивают свои характеристики в широком диапазоне условий эксплуатации;
соответствует требованиям электромагнитной совместимости;
имеет сравнительно высокие, но не избыточные метрологические характеристики и функциональные возможности.

Обладает достаточной прочностью к механическим воздействиям (выполнен в герметичном ударопрочном пластмассовом корпусе – кейсе), элементная база позволяет эксплуатировать калибратор в жестких климатических условиях (при отрицательной температуре воздуха).

Разработан и производится ОАО «МНИПИ» (г. Минск, Республика Беларусь), доступен по стоимости широкому кругу потребителей.

Область применения: поверка, калибровка, настройка и испытание систем и приборов, используемых в радиоэлектронике, связи, вычислительной и измерительной технике, приборостроении.

Комплект поставки: калибратор универсальный Н4-401, комплект ЗИП, руководство по эксплуатации, методика поверки.

Технические характеристики

Диапазон воспроизведения напряжения постоянного тока: от 50 мкВ до 1000 В, поддиапазоны (Uк) 200 мВ; 2; 20; 200; 100 В. Основная погрешность (% от U + % от Uк):	Uк 200 мВ	0,012+ 0,005
	Uк 2 В	0,008 + 0,002
	Uк 20 В	0,01 + 0,003
	Uк 200 В	0,03 + 0,003
	Uк 1000 В	0,05 + 0,006
Диапазон воспроизведения напряжения переменного тока: от 1 мВ до 750 В, поддиапазоны (Uк) 200 мВ; 2; 20; 200; 750 В. Основная погрешность (% от U + % от Uк):	Uк 200 мВ	0,12 + 0,05
	Uк 2	0,08 + 0,02
	Uк 20 В	0,12 + 0,05
	от 20 Гц до 40 кГц
	U_к 200 В	0,15 + 0,05
	от 20 Гц до 1 кГц
	Uк 750 В:	0,15 + 0,08
	от 20 Гц до 1 кГц
Диапазон воспроизведения силы постоянного тока: от 1 мкА до 30 А, поддиапазоны (Iк) 200 мкА; 2; 20; 200 мА, 2; 30 А. Основная погрешность (% от I + % от Iк):	Iк 200 мкА	0,05 + 0,02
	Iк 2; 20; 200 мА	0,03 + 0,01
	I_к 2; 30 А	0,05 + 0,02
Диапазон воспроизведения силы переменного тока: от 10 мкА до 30 А, поддиапазоны (Iк) 200 мкА; 2; 20; 200 мА, 2; 30 А. Диапазон частот от 20 Гц до 2 кГц. Основная погрешность (% от I + % от Iк):	I_к 200 мкА	0,05 + 0,02
	I_к 2; 20; 200мА	0,03 + 0,01
	I_к 2; 30 А	0,05 + 0,02
Воспроизведение значений сопротивления постоянному току: 1; 1,9; 10; 19; 100; 190 Ом; 1; 1,9; 10; 19; 100; 190 кОм; 1; 1,9; 10, 19 МОм Погрешность воспроизведения электрического сопротивления	0,02 %
Диапазон имитации значений сопротивления: от 1 Ом до 200 кОм, поддиапазоны: 200 Ом; 2; 20; 200 кОм	0,04 +0,001
Воспроизведение значений электрической емкости 1, 10, 100 нФ, 1 мкФ. Основная погрешность воспроизведения электрической емкости не более	0,5%
Диапазон воспроизведения частоты синусоидальных сигналов от 20 Гц до 40 кГц при среднеквадратическом значении напряжения до 20 В, от 20 Гц до 1 кГц при среднеквадратическом значении напряжения до 200 В, от 40 Гц до 1 кГц при среднеквадратическом значении напряжения до 750 В. Погрешность воспроизведения частоты:	0,01%
Имитация термопар	J, K, T, R, S, B, N, E, L
Имитация термосопротивления	Pt, П, М, Н
Интерфейс	USB
Диапазон рабочих температур	от минус 10 до + 50ºC
Габариты; масса	428×327×235 мм; 12 кг
